一、原理
AXWF型重力式无阀过滤器是用分派储水箱、U型进水口、虹吸式上升管、隔板、过滤层、承托层、配水系统、连通管、集水区、冲洗储水箱、虹吸式降低管等构成，其作业流程如下所示：
来水经分派储水箱，由U型进水口进到虹吸式上升管，在经顶盖下边的隔板后，均匀的遍布在滤料层上，经过承托层、小阻力配水系统进到集水区。滤后水从集水区经连通管上升到冲洗储水箱。当储水箱水位到达出水渠的溢流堰后，溢入渠内，然后注入清水池。
过滤层中悬浮物的不断截留致使过滤层阻力慢慢变大，进而导致虹吸管水位上升。当水位到达虹吸式辅助管口时，水从管内落下来，虹吸式降低管内的空气经过吸入管带走。当真空度到达一定值时，就会形成虹吸效应。这时，管道中的水由下而上经过过滤层，滤料被反洗。当冲洗槽水位降低到虹吸管破坏管时，空气进到虹吸管破坏虹吸管效果。过滤器的反冲洗完成，进到下一个操作循环。
二、设计参数
1、 平均滤速：8-10m/h
2、 平均反冲洗强度 ：15L/m2·s
3、 反冲洗历时：4-5min
4、 期终水头损失值：1.50m、1.70m、1.90m（三档任选）
5、 反冲洗膨胀高度：700×40%外加100mm安全高
6、 滤料层高度：700mm承托层厚度200mm或300mm
7、 滤料：不同规格的石英砂
三、特点
1、AXWF型重力式无阀过滤器是我国较早不需要阀门和控制仪表，巧妙地利用虹吸原理完成自动运行的无阀过滤装置，相比较别的过滤设备，有着不需要人工操作、能耗少、运作费用低、安全可靠、管理便捷等优势。
2、设备由配储水箱、过滤器、U型进水水管、排水箱等组装成一体，结构紧凑，用户只需要按规定搞好设备基础和接通进出水管后，就可以投入运作。
3、AXWF型重力式无阀过滤器由碳钢制造(或根据用户规定)，防腐严苛，加工精度高，安装便捷。
四、用途
1、用在石油、化学工业、冶金工业、电力工程、炼油、轻工业、纺织业等工业循环冷却水的旁滤处理；
2、用在地表水净化，地下水除铁除锰；
3、用在城市、乡镇自来水厂的过滤处理；
4、用在软化、除盐处理的前处理；
5、用在游泳池、喷泉水景的净化处理；
6、用在生产废水去除悬浮物，有机污水经生化处理，二次沉淀池处理后的后续过滤等；
五、AXWF型重力式无阀过滤器的适用范围
1.用于自来水厂过滤处理时，进水悬浮物宜小于15mg/L，出水悬浮物小于3mg/L。
2.用于循环冷却水旁滤处理时，进水悬浮物一般在15-30mg/L，出水悬浮物一般小于5mg/L。
3.用于“加药凝聚剂处理”时，进水悬浮物50-100mg/L，出水悬浮物一般小于5mg/L。

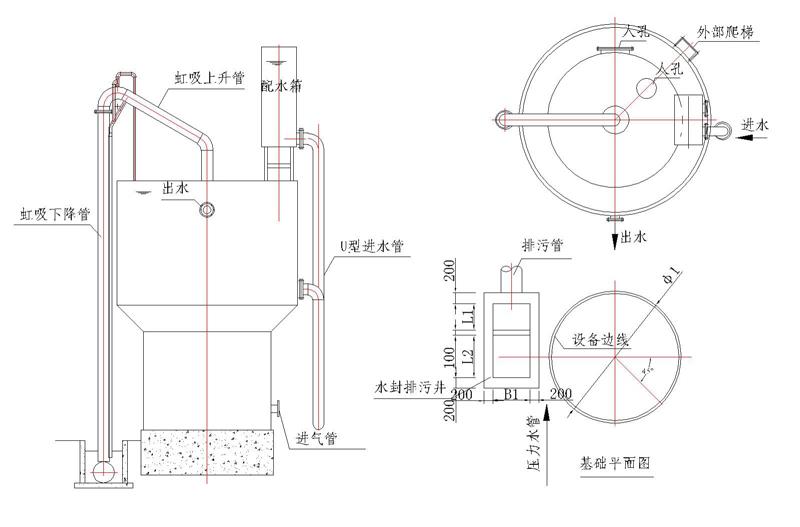

六、设备外形及基础图
